HMI-통합된 안전성

사용하지 않는 모드 선택의 관건

HMI-통합된 안전성

오늘날의 기계와 기기는 설정, 세척 및 문제 해결과 같은 작업을 위한 점점 더 많은 특수한 운전 모드를 필요로 한다. 전통적으로, 이러한 모드가 잘못 이용되는 것을 방지하기 위해 키 작동 셀렉터가 요구되어 왔다. HMI 어플리케이션에 대한 안전 모드 선택의 통합에 의해 보다 효율적이고 우아한 솔루션이 제공된다.

공장 운전원과 서비스 기사들은 시스템을 설정하거나, 시험하거나, 시스템 거동을 교정하기 위해 특수한 운전 모드를 이용한다. 그렇게 하기 위해서는 즉시 기계를 정지시키지 않고 안전 도어와 덮개를 열어야 한다. ” B&R의 통합 안전 제품 부장인 Franz Kaufleitner는 언급한다. “그렇게 할 수 있는 유일한 방법은 특정한 안전 기능을 비활성화하는 것입니다.” 그 결과, 이러한 운전 모드에 대한 접근은 반드시 특수 훈련을 받은 직원들에게만 한정되어야 한다.

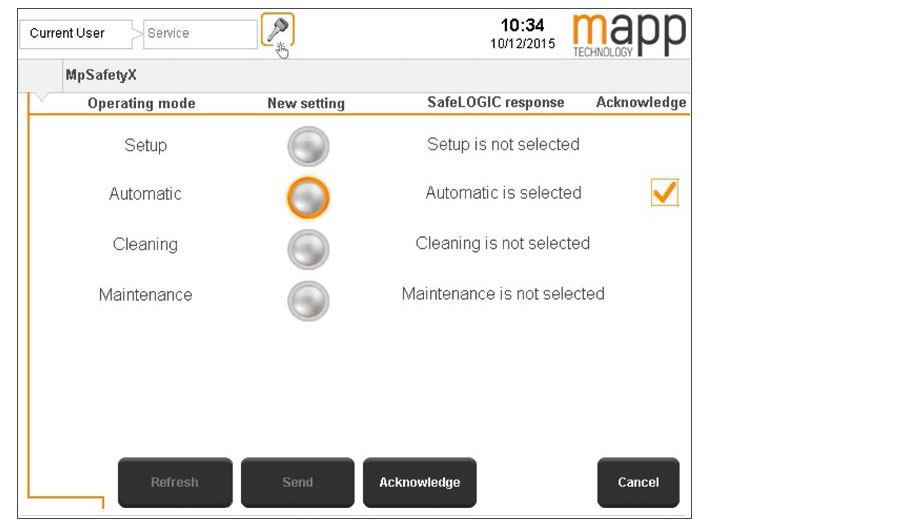

운전 모드는 미리 코딩되고 인증된 위젯을 사용하여 HMI 화면 상에서 편리하게 선택된다.
운전 모드는 미리 코딩되고 인증된 위젯을 사용하여 HMI 화면 상에서 편리하게 선택된다.

특수 운전 모드에 대한 안전성의 적응
Kaufleitner는 설명한다. “지금까지, 승인된 인원만이 특수 운전 모드를 선택할 수 있도록 보장하는 유일한 방법은 키 작동 스위치를 사용하는 것이었습니다.” 안전 수순이 감소된 특수 운전 모드가 정상적인 생산 가동에 잘못 이용되는 것을 방지하기 위해, 특수 운전 모드에는 일반적으로 생산 속도 감소나 단일 단계별 운전이 관련된다.

오늘날의 기계와 기기는 흔히 다양한 특수 운전 모드를 필요로 하고, 각각은 특정한 인원에 대해서만 사용이 승인된다. 이들 솔루션은 전통적으로 여러 가지 키 스위치를 필요로 한다. Kaufleitner는 덧붙인다. “대형 플랜트에서는 이러한 스위치들을 여러 장소에 배치해야 할 필요도 있습니다.” 하드웨어를 결선하는 데 요구되는 시간과 비용 – 그리고 차후에 각각의 키와 승인 수준을 관리하기 위한 – 시간과 비용은 기하급수적으로 증가한다.

mapp Technology

HMI 어플리케이션으로의 통합
Kaufleitner는 말한다. “훨씬 더 우아한 접근방식은 모드 선택을 HMI 어플리케이션에 통합하는 것입니다.” 지금까지, 시장에는 그러한 솔루션을 허용하는 제품이 없었다. 그러나 B&R은 mapp SafeOPTION을 이용하여 마침내 전용 하드웨어 없이 HMI 어플리케이션을 통해 안전 보호 입력을 가능하게 하였다.

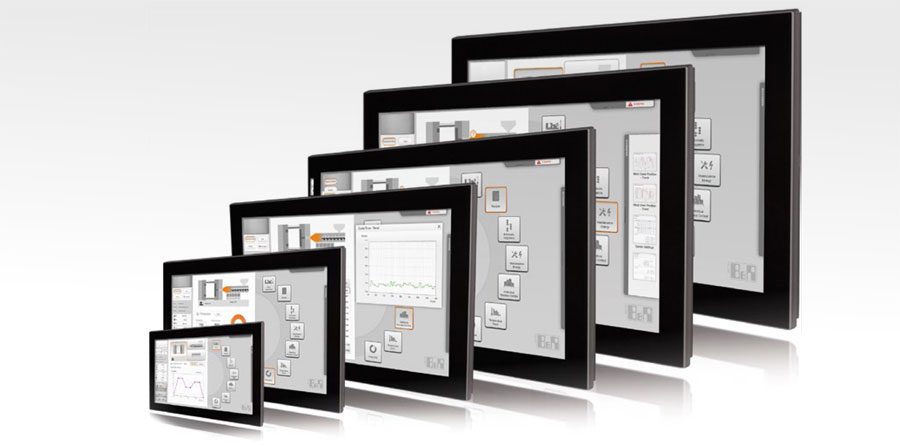

사용자 인터페이스를 통한 안전 모드 선택은 사용되는 특정 하드웨어와 독립적으로 작동한다. 사용자들은 어느 B&R Automation Panel이든 그들의 요구에 가장 적합한 것을 자유로이 선택할 수 있다.
사용자 인터페이스를 통한 안전 모드 선택은 사용되는 특정 하드웨어와 독립적으로 작동한다. 사용자들은 어느 B&R Automation Panel이든 그들의 요구에 가장 적합한 것을 자유로이 선택할 수 있다.

인증과 승인
mapp SafeOPTION은 HMI 어플리케이션에서 사용하기 위한 모드 셀렉터 위젯과 안전 어플리케이션에 대한 대응되는 펑션 블록으로 구성된다. ” Kaufleitner는 말한다. “이들 요소는 모두 안전 관련 어플리케이션에서 사용하도록 인증과 승인을 받았습니다. 안전한 데이터 교환과 이것을 요구하는 확인 시퀀스는 완전하게 미리 코딩되어 있다.

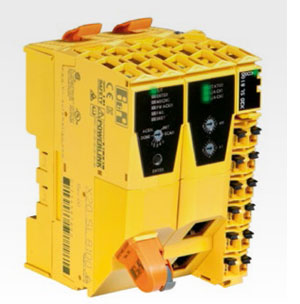

안전 어플리케이션은 SafeLOGIC 컨트롤러에서 실행되고, 이 컨트롤러는 또한 안전 모드 선택도 모니터링한다.
안전 어플리케이션은 SafeLOGIC 컨트롤러에서 실행되고, 이 컨트롤러는 또한 안전 모드 선택도 모니터링한다.

mapp기술 소프트웨어 기본틀의 일부로써, 위젯은 자동적으로 어플리케이션의 사용자 관리 시스템에 링크된다. 위젯을 HMI 어플리케이션에 통합하기 위해, 소프트웨어 엔지니어가 해야 할 나머지 일은 운전 모드를 텍스트 객체와 사용자 관리 시스템에서 정의된 역할에 링크시키는 것뿐이다. 이때 기계 운전원들은 자신의 신원을 비밀 번호, RFID 태그 또는 지문을 이용하여 인증할 수 있다.

빈틈 없는 사용자 관리
Kaufleitner는 이렇게 요약한다. “그 결과는 특수한 운전 모드를 포함하여 기계 또는 플랜트에 대해 모든 접근을 제어하기 위한 빈틈 없는 솔루션입니다.” 안전에 대한 어떠한 훼손도 없이 키 스위치에 대한 필요성은 제거되었다. mapp 기술은, 정확한 타임 스탬프와 사용자 ID 이외에도, 추가적인 로깅 옵션과 모든 모드 변경의 기록 기능을 제공한다.

기술자들은 특히 대형 플랜트에서 서비스를 제공할 때 인근의 키 스위치가 있는 장소까지 먼 거리를 걸어 다니는 대신, 모든 단말기에서 운전 모드를 설정할 수 있게 되었기 때문에 많은 거리를 움직일 필요가 없게 되었다.

Kaufleitner는 덧붙인다. “오늘날에는 또한 디자인 측면을 과소평가해서는 안 될 것입니다.” 현대 기계류는 점점 더 빈번히 엄격한 설계 지침의 대상이 되고 있으며, 여기에서 키 스위치는 반갑지 않은 골치덩이가 될 수 있다. B&R은 모드 선택 기능을 HMI 어플리케이션에 통합함으로써 이 문제를 우아하게 해결하였다.
