축소되는 작업량, 더 짧아지는 학습 곡선

인쇄와 변환

변환(converting) 기업들은 전반적인 재정 압력에 직면하고 숙련된 직원을 구하는 데 어려움을 겪는다. 그러므로 PCMC와 같은 인쇄기 제조사에게, 반복성과 신뢰성을 갖춘 전환, 설정과 원자재 낭비의 최소화 그리고 효율적인 잉크 관리와 에너지 사용을 가능하게 하는 기술을 통합하는 것은 필수적이다. PCMC는 B&R과 함께 그의 고객이 의존할 수 있는 유연성과 지속 가능성 및 사용 용이성을 제공하는 혁신적인 플렉소 인쇄기를 개발하였다.

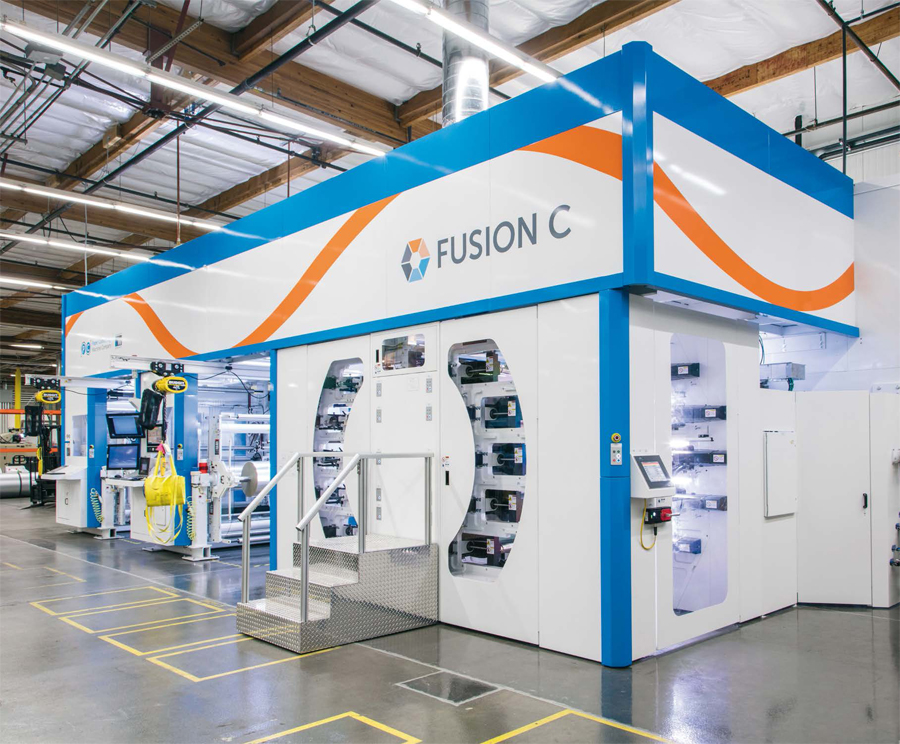

신형 Fusion C 플렉소 인쇄기는 높은 반복성과 최대한의 가동 시간과 함께 보다 효율적인 전환과 설정을 요구하는 미드 웹(mid-web) 및 축소되는 작업량의 요구를 충족시키기 위해 개발되었다.
신형 Fusion C 플렉소 인쇄기는 높은 반복성과 최대한의 가동 시간과 함께 보다 효율적인 전환과 설정을 요구하는 미드 웹(mid-web) 및 축소되는 작업량의 요구를 충족시키기 위해 개발되었다.

소비자 상품들은 브랜드 제품군 내에서 점점 더 다양한 종류 및 특징과 함께 제공되고 있다. 대조적으로 인쇄 시장의 모든 부문은 생산 작업량이 줄어들고 주문 빈도는 증가하고 있음을 보고한다. 과거 어느 때보다 인쇄 기계 조작자들의 최우선 순위는 전체 범위의 자동화된 변환 솔루션을 제공할 수 있는 능력이다.

이러한 요구는 지역별 및 개인화된 판촉 캠페인을 행한 마케팅 업계의 현재의 추세에 의해 더욱 어려워지고 있다. 기업들은 각 지역별로, 그리고 사람들의 관심과 인적 사항에 따라서 특정한 그룹을 목표로 그들의 제품 라벨과 포장을 차별화하고 있다.

유연성, 효율성 및 사용 용이성

미국 위스콘신 주 그린 베이(Green Bay)에 본사를 둔 Paper Converting Machine Company(PCMC)는 조직 변환, 포장, 플렉소 인쇄 및 부직포 기술에서 거의 100년의 전문 기술을 갖춘 세계적인 업계의 리더이다. 이 회사는 B&R로부터의 한 걸음 앞선 제어와 운전 기술을 이용하여 이러한 요구를 모두 완벽하게 충족시키는 신뢰성 높은 전체론적 솔루션에 도달하였고 그것은 다름 아닌 Fusion C이다.

“PCMC는 북아메리카에 기반을 둔 유일한 플렉소 인쇄 OEM 업체로 질 알려져 있습니다.” PCMC 엔지니어 Todd Lemke는 설명한다. “2016년 8월에 있었던 Fusion C의 론칭은 회사 역사상 가장 큰 사건 중 하나였습니다.” 이 새로운 플렉소 인쇄기는 높은 반복성과 최대한의 가동 시간과 함께 보다 효율적인 전환과 설정을 요구하는 미드 웹(mid-web) 및 줄어드는 작업량의 요구를 충족시키기 위해 개발되었다.

PCMC는 B&R로부터의 한 걸음 앞선 제어와 운전 기술을 이용하여 이러한 요구를 모두 완벽하게 충족시키는 신뢰성 높은 전체론적 솔루션에 도달하였고 그것은 다름 아닌 Fusion C이다.
PCMC는 B&R로부터의 한 걸음 앞선 제어와 운전 기술을 이용하여 이러한 요구를 모두 완벽하게 충족시키는 신뢰성 높은 전체론적 솔루션에 도달하였고 그것은 다름 아닌 Fusion C이다.

“Fusion C에는 여러 가지의 신속한 준비와 폐기물 절약 기능이 갖춰져 있고, 조작자들은 B&R Panel PC를 통해 이러한 기능에 접근할 수 있습니다” Lemke는 말한다. “점유면적이 더 작고, 부품의 수도 더 적기 때문에, 공간과 비용을 절약해 줍니다. 그의 접근성과 사용 용이성으로 인해 Fusion C는 시장에서 독특한 지위를 확립하였습니다.” Fusion C는 주로 식품과 음료 포장에 이용되며 다양한 종류의 기층 위에 여러 가지 종류의 잉크를 사용하여 엄격한 공차로 플렉소 인쇄가 가능합니다.

조작자가 자유자재로 이용할 수 있는 모든 기능

Fusion C는 영(0) 속도의 인각(impression)과 정합(registration) 설정, 잉크 색상과 점도 관리, 자동 잉크/데크 세척, 중앙 인각 드럼 세척, 에너지 효율적이고 응답성이 높은 건조 및 폐루프 카메라 기반의 인각과 정합 설정과 같은 점증하는 생산 스케줄의 요구를 충족시키는 데 도움이 된다. 잉크 닥터 챔버(doctor chamber)의 내장된 설계는 잉크 이용 효율을 향상시키고 공구를 사용하지 않는 온 프레스 또는 오프 프레스 준비의 더 큰 편의성과 함께 더 많은 자동화를 허용한다.

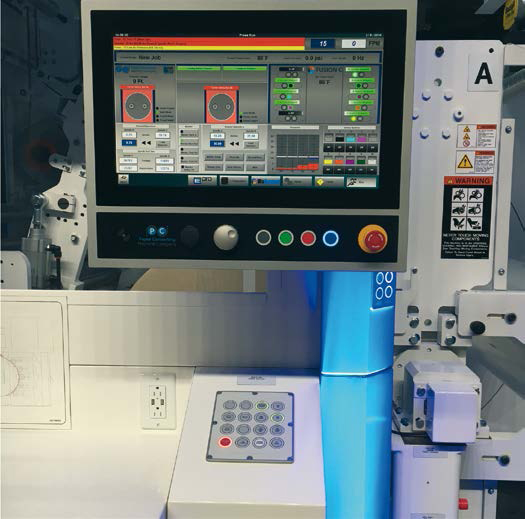

“Fusion C에는 여러 가지의 신속한 준비와 폐기물 절약 기능이 갖춰져 있고, 조작자들은 B&R Panel PC를 통해 이러한 기능에 접근할 수 있습니다.” Tom Lemke는 말한다.
“Fusion C에는 여러 가지의 신속한 준비와 폐기물 절약 기능이 갖춰져 있고, 조작자들은 B&R Panel PC를 통해 이러한 기능에 접근할 수 있습니다.” Tom Lemke는 말한다.

맞춤화된 B&R Panel PC인 터치 스크린 조작자 스테이션은 이러한 많은 인쇄기 특성과 기능을 사용자 친화적인 16×9 포맷으로 조작자가 자유자재로 다룰 수 있도록 한다. PC가 내장된 스윙 암 장착 방식의 HMI 장치는 기계와 어플리케이션의 요건을 충족시키도록 고도로 맞춤화되어 있다. 예를 들어서 컨트롤러는 조작자 스테이션에서 이루어지는 인쇄 오프셋 변경에 대한 빠른 응답을 위해 B&R의 X2X 확장 백플레인 기술을 통해 네트워크 구성된 로터리 인코더와 통신한다. 또한 접근 관리를 위한 RFID 판독기와 원격 장착된 X2X 네트워크 구성 B&R 조명 방식 링 키(ring key)를 포함하며, 이들은 용매 기반 잉크에 의해 발생되는 클래스 I 디비전 2 환경을 위해 맞춤 방식으로 개발되었다.

짧은 학습 곡선을 위한 사용의 용이성

업계 동향은 신입 조작자가 성공적인 인쇄 결과를 얻는 데 필요한 지식을 신속히 확보할 수 있도록 사용자 친화적이고 직관적인 운전 기능을 요구한다. 이러한 요구를 충족시키기 위해 PCMC와 B&R은 네트워크 구성 조명 방식 링 키(ring key)와 같은 솔루션을 공동 개발하였고 이들은 푸시버튼과 같은 실결선 방식의 컴포넌트를 대체함으로써 기기의 제어 토폴로지를 단순화한다.

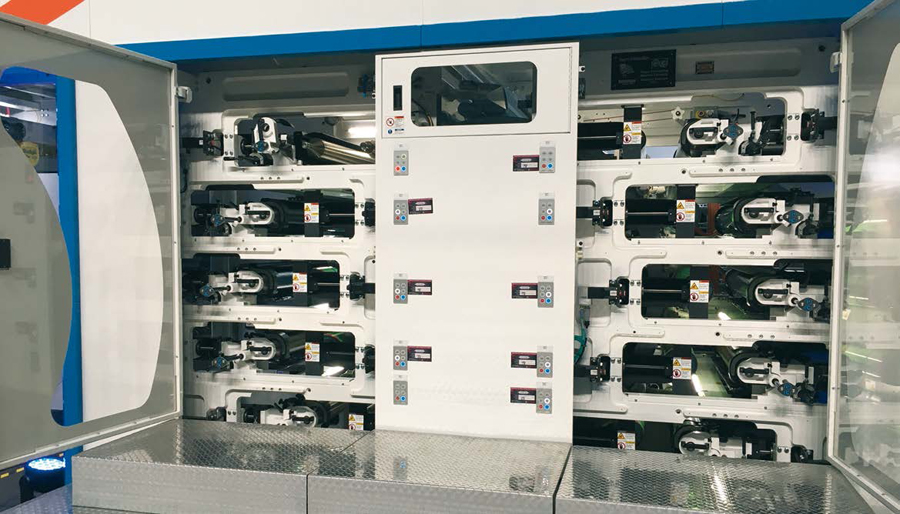

네트워크 구성 조명 방식 링 키(ring key)와 같은 PCMC와 B&R 공동 개발 솔루션들은 푸시 버튼과 같은 실결선 방식의 컴포넌트를 대체함으로써 기계의 제어 토폴로지를 단순화한다.
네트워크 구성 조명 방식 링 키(ring key)와 같은 PCMC와 B&R 공동 개발 솔루션들은 푸시 버튼과 같은 실결선 방식의 컴포넌트를 대체함으로써 기계의 제어 토폴로지를 단순화한다.

B&R 버스 커플러도 또한 상이한 프로토콜을 공통적인 제어 플랫폼으로 통합하기 위한 신뢰성 있는 저비용 솔루션임이 입증되었다. 예를 들어 B&R EtherNet/IP 버스 컨트롤러는 B&R CAN 인터페이스 모듈과 통신하며, 이것은 잉크 챔버 내의 점도(粘度) 센서로부터의 잉크 점도에 관한 정보를 얻는다.

Todd Lemke는 이렇게 결론을 내린다. “B&R은 그의 고객의 요구를 충족시키는 컴포넌트를 개발할 수 있는 능력을 갖춘 혁신적 기업입니다. 게다가 더욱 중요한 것은, 이러한 설계가 오랜 기간 동안 제공되도록 보장할 수 있습니다. 이것은 쉴 새 없이 변화하는 기술 세계에서 경쟁하는 OEM 업체에게 매우 매력적인 요소입니다.”
