산업용 IoT – 브라운필드 금맥 캐기

데이터는 미래의 통화(通貨)다. 오늘날의 브라운필드 공장과 기계 표면 바로 아래에 묻혀 있는 정보의 보고를 발굴하기 위해, B&R은 오렌지 박스(Orange Box)를 개발하였다. 이러한 현저히 단순하고도 편리한 솔루션의 최초 사용자 중 하나는 Continental의 차대 및 안전(Chassis & Safety) 디비전 내의 차량 다이내믹스(Vehicle Dynamics) 유닛으로써 최첨단 데이터 획득 및 분석 기술로 기존 공장을 개보수하는 곳이다. 구현은 몇 분 이내에 완료되었고, 관리 팀은 전반적 기기 효율성(overall equipment effectiveness: OEE)과 같은 핵심적 성능 지표의 최초 실시간 개관을 통해 즉각적인 보상을 받는다.

brownfield_mapp

“과거 우리의 주된 초점은 생산 라인의 자동화 수준과 무관하게 제품 관련 주문과 주요 데이터의 수집과 분석에 관한 것이었습니다.” Manuel Krebs는 말한다. 그는 차량 다이내믹스 유닛의 중앙 제어 및 생산 IT 시스템(Central Control & Production IT Systems) 부서의 수장이다. “데이터를 현대식 제어 시스템에 통합하기 위한 옵션의 범위가 증가함에 따라, 그 초점을 현저히 확장시키고 훨씬 더 빠르고 공장 정지와 그 밖의 가동률 문제에 대해 목표를 맞춘 방식으로 대응하는 것이 가능해졌습니다.”

자동차 공급자는 여기에서 최적의 설정으로부터 편익을 누린다. “차량 다이내믹스 유닛에서는 당사의 모든 생산 현장에 대한 모든 생산 기기를 계획하고 설계합니다.” Krebs는 설명한다. “제어 기술, MES 시스템 및 생산 IT에 대한 책임은 모두 한 곳에 집중되어 있습니다. 이것은 광범위한 생산 데이터를 평가하기 위한 표준화되고 매우 구조화된 접근방식을 위한 최적의 조건을 당사에 제공해줍니다.”

기존 공장을 생산 IT에 통합하기
오래된 공장은 일반적으로 공장 소프트웨어에 개입하지 않으면 충분한 양의 데이터를 수집하고 평가하기 위한 기술적 요건을 충족시키지 못한다. 기존 공장에서 다년간의 생산 수명을 얻어내고자 하는 기업들에 대해 연결성의 이러한 간극을 메우지 않고 작업을 계속한다는 것은 허용될 수 없는 일이다. 오렌지 박스는 기존 공장을 통합시킴에 있어서 공장 조작자들이 비침투적 방식으로 그리고 최소한의 투자로 최종적 장애를 제거할 수 있는 손쉬운 방법이다. 이것은 하노버(Hanover)에 위치한 Continental Teves 회사 본사에 있는 기존 공장의 실례에서 잘 볼 수 있다. 이 공장은 오래 동안 자동차 공기 현가 시스템을 생산해왔다.

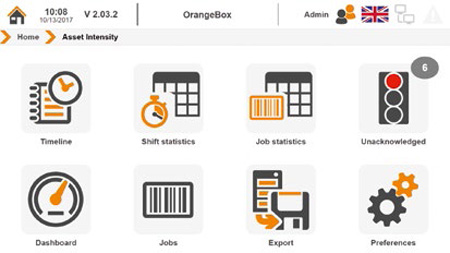

스마트폰에서 영감을 얻은 사용자 인터페이스 디자인과 기능성은 어떠한 전문 지식에 대한 요구 없이 직관적인 사용을 가능하게 한다.
스마트폰에서 영감을 얻은 사용자 인터페이스 디자인과 기능성은 어떠한 전문 지식에 대한 요구 없이 직관적인 사용을 가능하게 한다.

“B&R은 오렌지 박스를 발표한 순간부터 우리 회사의 관심을 받아왔습니다.” Krebs는 회상한다. “오렌지 박스는 당사의 브라운 필드 현장의 효율을 목표대로 개선하기 위해 우리가 필요한 해답을 얻을 수 있는 효율적이고 직접적인 방법을 약속하였습니다. 그러나 일부는 또한 기술에 대한 단순히 순수한 호기심과 열정이기도 하였습니다.” 그는 이렇게 시인한다.

공장 소프트웨어는 변함 없이 그대로
구현 요건은 명확하고 상당히 엄격하였다. 첫째, 기존의 보증이나 인증을 훼손하는 것을 회피하기 위해 기존 공장 기술은 반드시 변함 없이 그대로 유지해야 했다. 둘째, 오렌지 박스의 설치와 시운전 기간 전체를 통해 생산에는 지속적으로 지장이 없어야 했다. 셋째, 시스템을 사용하게 될 Continental 직원들에 대한 훈련 부담은 반드시 절대적인 최소한으로 유지되어야 했다. 오렌지 박스는 세 가지 조건을 모두 용이하게 충족시켰다. 바로 그러한 상황에 대해 설계된 물건이기 때문이다.

B&R은 기존 기기와 오렌지 박스 사이의 통신을 확립하는 세 가지 방식을 제안한다. 기존 컨트롤러가 필드버스 인터페이스를 갖추고 있다면 첫 번째 옵션은 그 인터페이스를 이용하는 것이다. B&R은 오렌지 박스에 가장 일반적으로 사용되는 제어 제조사들을 위한 데이터 인터페이스를 장착하였기 때문에, 나머지 작업은 적용되는 인터페이스를 선택하는 것뿐이다.

만약 컨트롤러가 직접 지원되지 않거나, 공장이 이미 적합한 필드버스 인터페이스가 전혀 없는 상태로 가동 중이라면, 오렌지 박스는 도한 갖춰져 있는 어떠한 입출력 하드웨어도 이용할 수 있다. 만약 이것조차도 옵션이 될 수 없다면, 병렬 배선과 추가 센서를 사용하여 기기로부터 데이터를 추출할 수 있다. 오렌지 박스가 지원하는 상대적으로 현대적인 라인 제어 시스템을 이미 사용하고 있었기 때문에 프로젝트 관리자들은 기존의 필드버스 인터페이스를 이용하는 가장 용이한 통합 옵션을 선택하였다.

수분 이내에 최초 데이터 제공
일단 오렌지 박스가 표준 B&R 컨트롤러와 같은 하드웨어 플랫폼을 이용하여 제어 캐비닛 내에 설치되자, 시스템은 2017년 7월에 운영되는 생산 시스템 상에서 활성화되었다. 최초의 데이터 배치(batch)는 단 수분 이내에 제공되기 시작하였다.

“우리 측과 관련된 유일한 준비는 우리에게 관심 있는 특정한 데이터 포인트를 선정하는 것이었습니다.” Krebs는 말한다. “모든 취합과 분석은 B&R 소프트웨어에 의해 다루어집니다.”

오렌지 박스의 현대식 사용자 인터페이스는 수집된 데이터를 설정하고, 분석하고, 가시화하는 작업을 매우 용이하게 해준다. 개별 데이터 포인트는 코드 한 줄도 작성하지 않고 OEE와 그 밖의 KPI 수치들을 가시화하는 그래픽을 작성하기 위해 불 대수 연산자를 이용하여 시각적 편집기에 링크될 수 있다. “프로그래밍이 아닌 설정 작업, 바로 이것이 오렌지 박스를 돋보이게 해주는 점입니다.” Krebs는 말한다.

로그래밍이 아닌 설정 작업
mapp 기술을 통해 단순한 설정 작업이 지루한 프로그래밍을 대체한다. 오렌지 박스를 위한 사용자 인터페이스는 mapp View를 이용하여 작성되었으며, 이것은 100% 웹 표준을 기반으로 하는 B&R의 HMI 솔루션이다. mapp View는 표준형 브라우저의 어떠한 디스플레이 하드웨어 상에서도 최적의 가시화를 보장하고 모든 스마트폰 사용자에게 친숙한 직관적 운전 개념을 구현하는 것을 가능하게 만든다. 홈 화면 상의 아이콘들은 대부분의 중요한 기능에 용이한 접근을 제공한다. 그 아래에는 대시보드(dashboard)에 핵심적 효율 측정치들이 표시된다. 사용자들은 B&R의 지속적으로 범위가 확장되는 mapp 컴포넌트들로부터 필요한 기능을 선택하고 최소한의 새로운 엔지니어링 작업으로 한 번에 한 모듈씩 툴을 확장할 수 있다. 예를 들어서 공장 조작자들은 그들의 스마트폰에 경보나 그 밖에 중요한 통지를 전송하기 위해 mapp Tweet을 이용하거나 OPC UA를 통해 더 높은 수준의 데이터베이스에 백업하기 위해 mapp Data를 사용할 수 있다.

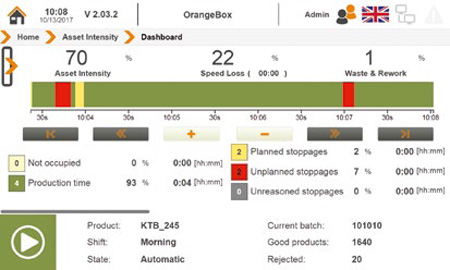

오렌지 박스 대시보드는 실시간으로 어떠한 장소로부터도 공장의 가장 중요한 효율 측정치의 개관을 빠르고 풍부하게 제공하기 때문에 필요한 경우에 충분한 정보가 제공된 조작자들이 교정 조치를 신속하고 정밀하게 취할 수 있도록 한다.
오렌지 박스 대시보드는 실시간으로 어떠한 장소로부터도 공장의 가장 중요한 효율 측정치의 개관을 빠르고 풍부하게 제공하기 때문에 필요한 경우에 충분한 정보가 제공된 조작자들이 교정 조치를 신속하고 정밀하게 취할 수 있도록 한다.

효율을 개선하기 위한 신속한 방법
오렌지 박스를 구현함에 있어서, Continental의 주된 초점은 공장 가동률에 가장 큰 영향을 미치는, 특히 계획되지 않은 공장 정지와 관련된 요인들에 대한 통찰의 획득에 관한 것이었다.

“오렌지 박스는 이러한 요인들과 그 밖의 OEE 측정치들을 신속하고 용이하게 제공해줍니다.” Krebs는 설명한다. “생산 감독자들은 자산의 효율에 관한 개관을 획득하고, 적절한 시기에 적절한 질문을 던지고, 효율을 개선하기 위한 조치를 효과적으로 추진할 수 있습니다. 바로 이것이 정확히 우리 회사가 찾고 있던 것입니다.”

mapp 기술이란 무엇인가?
B&R mapp 기술은 철저히 시험된 기성품의 소프트웨어 컴포넌트를 제공함으로써 기본적인 기계 기능을 위해 빈번히 재사용되는 프로그래밍 작업의 구현을 합리화한다. 그러면 프로그래머들은 자신의 주요 업무, 즉 어플리케이션 소프트웨어에 기계 프로세스를 구현하는 작업에 집중할 수 있다. mapp 컴포넌트들은 B&R Automation Studio 개발 환경에 빈틈 없이 통합된다. Easily configurable 설정이 용이한 mapp 컴포넌트들은 각각의 모든 디테일을 코딩해야 하는 지루한 작업으로부터 프로그래머들의 작업을 경감시켜준다.

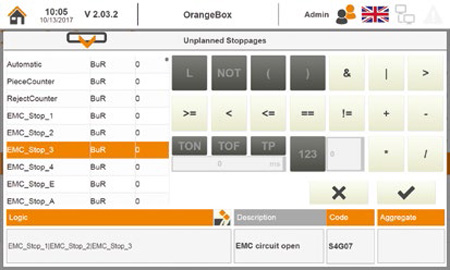

B&R의 오렌지 박스 데이터 획득 및 분석 시스템은 사용자로 하여금 데이터 포인트를 시각 편집기에 용이하게 연계할 수 있도록 한다. 이에 의해 사용자는 계획되지 않은 공장 정지의 원인에 관한 구조화된 개관에 신속히 접근할 수 있다.
B&R의 오렌지 박스 데이터 획득 및 분석 시스템은 사용자로 하여금 데이터 포인트를 시각 편집기에 용이하게 연계할 수 있도록 한다. 이에 의해 사용자는 계획되지 않은 공장 정지의 원인에 관한 구조화된 개관에 신속히 접근할 수 있다.
